jueves, 27 de diciembre de 2012

LG 21FU9RL NO ILUMINA EL CINESCOPIO

Falla reportada: No se ve la imagen, solo se escucha el audio. Asi lo reporto el cliente.

Condicion de la falla: Encendimos el equipo y nos dimos cuenta como arranco, esperamos unos segundos y solo aparecio el audio, el cinescopio se mantuvo totalmente oscuro.


Procedimiento  de servicio: Teniamos una idea por donde comenzar el chequeo, si, pero a veses no resulta lo que pensamos.
Sabemos que si el ic vertical esta averiado el cinescopio permanece oscuro como proteccion de el mismo. Abrimos un poco el potenciometro de SCREEN esperando ver la caracteristica linea horizontal en medio de la pantalla, indicativo de un fallo en la seccion vertical.
Pero el resultado fue negativo, aunque abrimos en su totalidad el screen el brillo nunca aparecio. Los filamementos estaban perfectamente encendidos, asi que quedo descartado algun fallo por aqui. Habia alto voltaje porque se sentia mucha estatica en el frente del cinescopio, ademas los voltajes secundarios del flay-back si estaban presentes y en su rango adecuado, indicativo de que la seccion horizontal estaba trabajando.

Sin pensar si quiera en un fallo en el cinescopio hicimos la prueba de checar el voltaje de la linea de screen, esto en la placa que esta conectada en el cinescopio.

                    Las pruebas arrojaron estos resultados, y por consiguiente la solucion a la falla:

En la linea de screen deberia exitir  un voltaje de aproximadamente 300 voltios poco mas poco menos, pero la prueba nos indico que no existia est voltaje. Desconectamos esta linea de voltaje de la placa y al hacer la prueba ahora si estaba presente el voltaje. Esto nos indicaba que habia un problema el algun componente relacionado con esta linea.
Al buscar la causa para que este voltaje desapareciera, nos encontramos al capacitor c908 averiado

Se cambio este capacitor y el tv recobro su funcionamiento correcto, con el cambio el voltaje de screen se normalizo en 304 voltios.


              Nos vemos pronto.


jueves, 22 de noviembre de 2012

SONY KV-21FM12/5 CHASIS BA5 SIN IMAGEN

La falla que reporto el cliente es que la tele dijo èl, no se ve la imagen, solo se ven una rayitas en toda la pantalla.
Al poner a funcionar el equipo, encendió, conectamos la antena y apareció el sonido, pero la imagen no.Ciertamente solo aparecían lineas de retorno sobre la pantalla, no había imagen y al poco tiempo se apagaba.  Esta fotografía muestra la falla, las lineas de retorno no se ven por defecto de la cámara



El que hubiera sonido nos indicaba un problema en la sección final de vídeo, así que nos fuimos directamente a la placa que esta conectada al cinescopio y que aloja la etapa final de vídeo.

Al hacer las pruebas en esta placa esto  arrojaron las pruebas


Todas las pruebas nos indicaron que el circuito CI 702 matricula TDA6108 era el causante de la falta de imagen.
Con el cambio de este circuito la falla se corrigió. Al encender el aparato la imagen apareció de manera adecuada.
Volvimos a checar los voltajes y ahora si estaban en su rango correcto. Con esto se concluyo una reparación mas  con éxito.


                            Nos vemos pronto.




miércoles, 17 de octubre de 2012

TV ekt JP-2110US No tiene sonido

Falla reportada: No se escucha el sonido.

Condición de la falla: Encendimos el equipo y al conectar la antena esta mostró imagen bien definida pero el audio no estaba presente a pesar de que la barra de volumen nos indicaba el maximo para esta funciòn.


Pruebas realizadas: Esta tv utiliza en la salida de audio el circuito estéreo TDA 7266. Al hacer las pruebas básicas en este circuito esto nos encontramos:


Las terminales 3/13 estaban recibiendo bien el voltaje de alimentaciòn. La terminal 7 estaba bien alimentada con 4.06v esto es correcto. El dato en la imagen para la terminal 7 es incorrecto, el voltímetro de dc nos marco un voltaje de 4.06v.
La terminal 6 que corresponde a la terminal de mute estaba recibiendo 5.4v siendo esto correcto.

Las pruebas nos indicaban que el circuito de audio TDA7266 no le faltaba ningún apoyo para efectuar su trabajo, pero no proporcionaba el sonido hacia las bocinas.

Solución: Se procedió al cambio del circuito de audio y al probar nuevamente el equipo ahora si entrego el sonido hacia las bocinas.

Comentarios: Al checar las condiciones de trabajo del circuito de audio y encontrar todo en su rango  correcto decidimos sustituir el circuito dando como resultado la solución del problema.
Ya con el circuito nuevo y corregida la falla volvimos a checar las condiciones de trabajo del circuito de audio y se encontró todo en las mismas condiciones.

                     Nos vemos pronto, bueno no tan pronto.

Ultimamente la diabetes que padesco hace un poco mas difícil poder ingresar las fallas.

martes, 28 de agosto de 2012

AUTO-STEREO JENSEN SD1413 NO TIENE SONIDO

Falla reportada: Enciende todo pero no tiene sonido.



Condición de la falla: Conectamos a una fuente de 12 voltios el equipo, lo encendimos y pusimos a reproducir un cd, el display mostró como las pistas del cd estaban siendo leídas correctamente pero el audio no estaba presente en las bocinas. La misma prueba la hicimos con las bandas de radio y el audio no salia hacia las bocinas.

Pruebas de servicio y Solución: Sin dudar sobre el origen de la falla nos fuimos directamente a diagnosticar el circuito de audio TDA7388. Checamos las condiciones de apoyo para el funcionameinto de este circuito.

                                             Esto nos encontramos:


Las pruebas en las condiciones de trabajo del circuito de audio nos indicaron que todo lo externo a este circuito estaba bien. Recibía la alimentaciòn de 12 vcc, la señal de audio si ingresaba al circuito y la señal de st-by la recibía de forma adecuada. Aun así el sonido no salia por las terminales correspondientes.

En base a el resultado que arrojo estas pruebas decidimos cambiar el circuito amplificador de audio TDA7388.
Con este cambio al probar el equipo nuevamente  con un cd en forma de reproducción  el sonido apareció de forma correcta en cada salida de audio (4)

Comentarios finales: Esta falla es ocacionada generalmente por problemas con alguna bocina que este en mal estado o que al manipular los cables de conexion de las salidas de audio, los cables se unan y causen corto circuito, esto resultara en que el circuito de audio se heche a perder.


                       Nos vemos pronto.


sábado, 18 de agosto de 2012

DVD LEXUS LXDVD 110 NO REPRODUCE LOS DISCOS

Falla reportada: Enciende pero no hay lectura de discos.


Condición de la falla: Pusimos a funcionar el  DVD y al tratar de reproducir un DVD a los pocos segundos apareció en el display mostrado en la pantalla del televisor el mensaje  NO DISC

 Procedimiento de servicio:

La experiencia en este tipo de aparatos nos llevo de inmediato a checar las condiciones de operación de  los motores del mecanismo, el motor de desplazamiento  de laser y el  motor de giro de disco.


El motor que desliza al recuperador lo encontramos con una impedancia de 11.5 ohm, siendo esto correcto para el funcionamiento adecuado y lectura del disco.
Cuando le toco el turno al motor de giro este se encontró con una lectura totalmente anormal, el ohmetro nos indico que este motor estaba en corto.

Solución: A diferencia de otros servicios que hemos encontrado este motor alterado y solamente le hemos dado servicio y  ha recuperado su funcionamiento, a este vimos mas aconsejable cambiarlo por otro de las mismas características. Se cambio este motor y el equipo recupero su funcionamiento óptimo.


          Nos vemos pronto.

jueves, 16 de agosto de 2012

JENSEN TS2750J NO ENCIENDE (TOTALMENTE MUERTO)

Television de la marca JENSEN que presenta  la falla de que no enciende. Al conectar el equipo  a la red eléctrica y oprimir la tecla de power el aparato no dio señeles de vida. Totalmente muerto.


Procedimiento de servicio: Por la falla concluimos que el problema de falta de encendido lo estaba causando la fuente de alimentaciòn.

Las pruebas iniciales fueron checar el circuito oscilador CQ1265RT y que este recibiera todos los apoyos nesesarios para su funcionamiento.

                                                Esto nos encontramos:


Al encontrar todas las condiciones de operación para el circuito CQ1265T y que aun así la fuente no trabajara, nos llevo a sospechar de este circuito.

Solución: Retiramos este circuito de la placa chasis y antes de cambiarlo se checaron los componentes de la etapa secundaria de la fuente no encontrando nada averiado.


Con el cambio del ic oscilador arranco la fuente generando los voltajes secundarios.

El transistor de salida horizontal que previamente lo habíamos retirado del impreso se coloco nuevamente y al darle power el equipo encendió mostrando imagen y sonido adecuado.

Se checaron todas y cada una de las etapas y se verifico que no hubiera sobrecalentamiento de piezas.
Todo paso la rutina de calida.

Antes de cerrar el equipo y con media hora de funcionamiento checamos los voltajes en la etapa primaria y esto fue lo que encontramos.


                                                     Con el equipo encendido.


 Estos son los voltajes y señales correctos en el ic de la fuente CQ1265RT ya en funcionamiento. En esta falla no era la ausencia de algún voltaje sino el circuito mismo que estaba averiado.


                                       Nos vemos pronto.


miércoles, 15 de agosto de 2012

LG MCD502-AOU NO TIENE SONIDO




Falla reportada: Enciende y responde a todas las funciones pero no tiene sonido.

La prueba inicial: Pusimos a funcionar el equipo, accionamos la tecla de power, encendió el display mostrando todas y cada una de las funciones, CD, TAPE, TUNER, AUX/AV.

Seleccionamos la función de CD y pusimos un disco a reproducir, subimos el volumen al máximo pero el sonido nunca apareció en las bocinas.

Ciertamente como reporto el cliente: Enciende bien y hace todas las funciones  pero no hay sonido.





Procedimiento de servicio: Se procedió primero a hacer una revisión en los voltajes de alimentaciòn que polarizan al IC de audio. En el conector CN 901 no se encontraro ningún voltaje, +65, -65, +9, -9 ninguno estaba presente.

Viendo esta condición separamos el modulo de la fuente de alimentaciòn del resto del equipo para poder trabajar en ella. La conectamos a la red eléctrica y con una fuente externa le aplicamos 3.7 vcd en la terminal 2 del conector CN902 ( pcntrl ) para  hacer que arranque la fuente y poder checar las condiciones de operación de esta. En los circuitos reguladores ociladores encontramos todas las condiciones de trabajo, pero aun así no aparecían los voltajes secundarios.

                                               SOLUCIÓN


Decidimos cambiar estos circuitos IC 921 è IC 931 STR-X6757, tanto el que maneja la fuente positiva (+65v) como el que maneja la fuente negativa (-65v).

Al hacer el cambio y probar nuevamente la fuente, ahora si estaban presentes todos los voltajes en el conector CN 901.




Antes de conectar la fuente al resto del equipo hicimos una revisión de la etapa de audio, todas las pruebas a esta estapa nos arrojo que el ic de audio estaba bien y no había ningún problema que pudiera poner en riesgo la fuente ya reparada.



Volvimos a armar todo en su lugar, colocamos la tapa metálica trasera y conectamos el ventilador en su lugar, esto porque hemos visto en algunos equipos que si no esta la tapa trasera colocada así como el ventilador, el aparato entra en protección.

Hecho esto, conectamos una bocina en los bornes de salida de audio, encendimos el equipo, pusimos a reproducir un cd de audio y el equipo entrego el sonido normal hacia la bocina.

Comentarios finales: El porque fallaron las dos fuentes positiva y negativa al mismo tiempo seria un tanto difícil explicarlo. Aun cuando falla y falta un solo voltaje, esto ocaciona la falta de audio. Esta falla también la hemos resuelto cambiando el IC de audio o aplicando un reset al equipo.


                      Nos vemos pronto.

miércoles, 1 de agosto de 2012

PHILIPS 20PT6245/37 L03-1UAA FALLA VERTICAL

Falla reportada:  Hay imagen y sonido, pero la imagen esta cerrada de la parte superior, ( 8cm ). Antes de que aparesca la imagen se ven tres lineas de colores.


Condición de la falla: Al encender el equipo, antes de que apareciera la imagen notamos tres lineas de colores, después aparecía la imagen doblada de la parte superior.

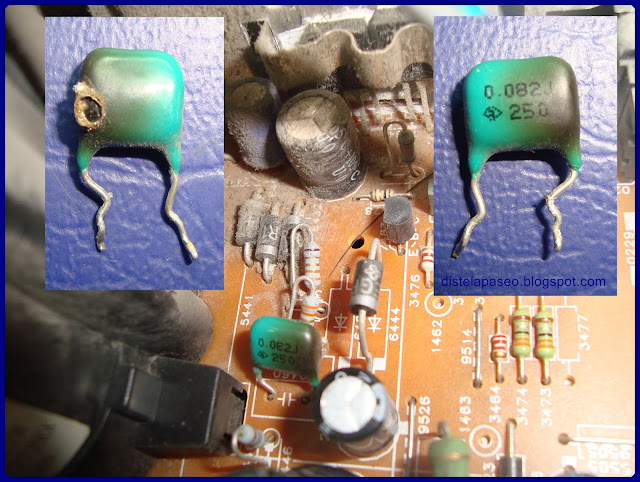

Solución: Visualmente notamos que el capacitor 2460 con un valor de 0.082J/250v estaba totalmente volado.


Procedimos al cambio de este capacitor y la television recupero su funcionamiento normal. Se le dio limpieza ya que presentaba una gran cantidad de polvo

Nos hemos encontrado a este capacitor (2460) frecuentemente averiado, ocacionando fallas como la descrita aquí.


               Nos vemos pronto.

viernes, 27 de julio de 2012

SONY HCD-RG55 PROTECT PUSH POWER

Falla reportada: Al encenderlo solo se pone protecc push power.

Condición de la falla: Este equipo ingresa a reparación por un colega que a decir de él no lo pudo arreglar. Nos indico que ya había cambiado el ic de audio STK 402-120S, así como algunos filtros inflados. Pero a pesar de la sustitucion no se corrigió la falla.


Procedimiento de servicio: Dejamos a un lado el IC de audio pues notamos que estaba recién sustituido. En base a esto buscamos la causa en los componentes externos al IC de audio


Los componentes externos al IC de audio marcados en la imagen muestran la causa para la apariciòn del mensaje protect. Al estar abierta la Resistencia de protección  de 100 ohms, el voltaje positivo  no llega al IC de audio, ocacionando con esto la aparición del código protect.

Solución: Se cambiaron estos componentes y el equipo recupero su funcionamiento normal.

Comentarios finales: El circuito de audio debe recibir todas las señales de apoyo, tanto el voltaje positivo como el voltaje negativo. Esto para garantizar que el circuito haga su trabajo, de lo contrario al faltar alguno de estos voltajes el sistema de protecciòn se activara impidiendo el encendido del equipo.


                  Nos vemos pronto.

jueves, 26 de julio de 2012

SONY KV-1460R/5 SIN AUDIO

Falla reportada: Enciende bien y hay buena imagen pero no tiene sonido.

Condición de la falla: Pusimos a trabajar el equipo, este encendió sin audio, subimos al máximo el volumen y apenas se alcanzaba a escuchar.


Solución: En el sintonizador se encuentra la bobina de ajuste de audio ( SIF ). Se ajusto dando dos vueltas hacia afuera y el sonido se restablecio.


En ocaciones como en esta reparación, el capacitor interno de la bobina pierde su valor siendo nesesario retocar el núcleo de la bobina, aveses sera nesesario cambiar la bobina completa.


                     Nos vemos pronto

lunes, 23 de julio de 2012

AMPLIFICADOR KENWWOOD 103AR NO ENCIENDE

Condición de la falla: Al tratar de encender el equipo se escucha la activación del relay, pero no enciende.


Solución: Se encontró al trasformador de entrada de linea abierto en su bobina primaria. La fuente de stanby trabajaba por eso se activava el relay de encendido. Al estar abierta la bobina primaria impedía el paso del voltaje al equipo.




Se desmonto el trasformador y se llevo a reparación. Ya reparado se coloco nuevamente y el equipo encendió normal y entrego el audio hacia las bocinas.


                Nos vemos pronto

jueves, 19 de julio de 2012

LCD POLAROID TLX-01911C PANTALLA BLANCA

Condición de la falla: Al encender el equipo solo apareció una imagen blanca como una cortina, conectamos la antena para ver si había audio , pero este no apareció, no se veía el display

                             LA IDEA DEL CLIENTE Y SUS COMENTARIOS.

Nos decía la dueña de esta tv que todavía por la noche la estuvieron viendo bien, pero al siguiente día quisieron encenderla y ya no dio imagen ni sonido. Debe ser algo sencillo, no creo que tenga mucho. Esta nuevecita, Apenas tiene como cuatro años que la compramos y nunca nos había fallado.
Esta es una idea general de casi todos los clientes cuando nos traen un equipo a reparación, o no amigos colegas.




La etiqueta trasera nos muestra los datos  exactos de esta tv.

Marca: Polaroid.

Modelo: TLX-01911C

Año de fabricaciòn: Abril 2008

País de procedencia: China.




Antes de abrir el equipo y con el cliente presente conectamos el equipo a la red eléctrica y comprobar la falla reportada. Y efectivamente, el tv encendió y presento una pantalla blanca sin imagen ni sonido, no tome foto.
Dialogamos con el cliente sobre la posible causa y solución así como del presupuesto y fecha
de reparación. El cliente se retiro y procedimos a destapar el aparato para determinar donde y que componentes eran los causantes de  esta falla. Por otras reparaciones similares teníamos una idea donde podría estar la causa. Solo las pruebas nos arrojarían luz sobre donde proceder.

Una ves que  tuvimos a la vista la fuente de alimentaciòn  la revisión visual nos arrojo que algunos capacitores de la fuente estaban severamente inflados.


La idea era correcta, capacitores en mal estado estaban ocacionando esta falla. La imagen muestra  a por lo menos seis capacitores  inflados, alguno de ellos ya reventado y expulsando liquido por la parte superior.


Cambiamos todos los capacitores tanto los que estaban inflados como los que aparentemente estaban buenos, catorce en total, esta es una medida que debe tomar el técnico para garantizar una buena reparación.

El resultado exitoso lo podemos ver en esta imagen donde se aprecia ya el equipo en perfecto funcionamiento

Una falla y solución que nos muestra como los capacitores ocacionan muchas fallas tan variadas como la presentada aquí. Con el cambio de estos capacitores quedo solucionada esta falla. Insistimos cuando encare fallas en equipos LCD no los descarte como los causantes de estas fallas.


                    Nos vemos pronto

miércoles, 4 de julio de 2012

SONY HCD-EX8 APARECE PROTECC

Este modelo de la marca SONY según  la etiqueta procede de china. En su compartimento de discos puede alojar tres cd, carece del reproductor de casete. Y cuenta con  cuatro salidas de audio, SPEAKERS HIGH y SPEAKERS LOW.
 El audio para estas diferentes salidas de audio lo prove un solo circuito amplificador,  esta marcado en el impreso como IC 102 y cuenta con la matricula comercial STK433-870. Es aquí donde tiene su origen la falla reportada: Veamos.

                               EL DIALOGO CON EL CLIENTE NOS ALERTO SOBRE LA FALLA

Al indagar con el cliente la forma como había fallado, ( esto porque muchas veses son los mismos clientes los que ocacionan la falla ) este nos comento que su hijo le había conectado otras bocinas diferentes a las originales. A decir del cliente fue por eso que apareció en el display el mensaje de protecc.

                             LA FALLA, EL PROCEDIMIENTO DE SERVICIO Y LA SOLUCIÓN.

Al conectar el equipo a la red eléctrica inmediatamente aparecía el mensaje de protect, de ahí ya no se podía encender el equipo, al desconectar y volver a conectar a la red eléctrica repetía lo mismo.


Removimos las tapas laterales junto con la superior, y para tener un mejor acceso a la placa donde se alojan tanto el ic de audio como los dos relay encargados de enlazar el audio con las bocinas, mismos que al haber un problema nunca cerrar sus contactos, evitando así daño a los parlantes, removimos también la tapa trasera. Para esto es nesesario quitar ( desconectar ) el conector del ventilador ubicado precisamente en la tapa trasera ( sujeto ).

En la fotografía siguiente se muestra la tarjeta donde están ubicados estos componentes, el amplificador de audio STK433.870 el relay RY711  y el relay RY701


Al conectar el equipo a la red eléctrica momentaneamente aparecía el demo para casi inmediatamente aparecer la leyenda protect. Este pequeño instante en que el equipo trataba de encender nos dio el tiempo suficiente para hacer algunas pruebas.


Ya con equipo preparado y conectado en los puntos del relay ( RY701 ) que están conectados con el ic de audio, conectamos el equipo y al instante que apareció protect también aparecieron en ambas terminales 33vcd. Esta es una condición anormal dado que en estas terminales no debería haber nada de voltaje ni positivo ni negativo.

Consultando el diagrama estas terminales del relay están conectadas a las terminales 4,5,6,7 que son las terminales de salida del ic de audio.

Al hacer la prueba directamente en estas terminales encontramos igual el voltaje de +33.6vcd. Encontramos entonces aquí la causa para esta falla y la aparacion de la leyenda Protect.

Procedimos a retirar este circuito y al hacer la prueba de ohmiaje entre terminales encontramos continuidad total entre las terminales 4-7 y la terminal de alimentacion de +33.6vcd ( terminal 3 ). Con esta prueba final nos dimos cuenta que el ic amplificador de audio STK433-870 era el culpable de la falla.

Adquirimos el ic de audio en refaccionaria y lo colocamos,  haciéndolo de manera detallada soldando con delicadeza y limpiando muy bien la parte de las terminales para remover cualquier residuo de grasa.
Confiados de que esta era la solución absoluta conectamos el equipo a la red eléctrica y sorpresa, el equipo permanecio igual con la misma falla.

Creo que es recurrente y a todos nos ha pasado esto, pero si viene la situación de desanimo porque al parecer ya teníamos todo bajo control y solucionado. Y ahora que. Pues volver tras las pruebas ya hechas y la duda sobre el ic de  audio. ¿Abra salido defectuoso?  ¿Se puso en corto otra ves? ¿que paso?.
Todas las pruebas hechas nuevamente nos arrojaron que todo estaba bien. Entonces localizamos el punto de protect en el conector CN 601 (terminal 2 ). La aislamos del circuito y el equipo encendió, esto nos permitio hacer otras pruebas, no encontrando nada anormal.


Probamos cada circuito de protección en busca la causa para esta falla, el circuito de audio ya no era el causante, entonces ¿donde estaba la falla?
Rocordamos otras reparaciones donde a pesar de que se había cambiado el ic de audio la falla persistía y en donde todos los componentes externos deberían estar conectados ( ventilador ).
Cuando abrimos el equipo retiramos también la tapa trasera donde se encuentra sujeto el ventilador, este no lo habíamos conectado. Soldamos nuevamente la terminal de protect y colocamos la tapa trasera conectando el ventilador a su conector.

Habiendo hecho esto el equipo encendió perfectamente bien, escuchamos como se cerraron los relevadores dando paso al audio hacia las bocinas.

 Pusimos a reproducir un cd y el audio apareció de manera perfecta.

Esta es una condición ya en algunos equipos, que cuando el ventilador no esta conectado se activa la protección del equipo.



Sin duda esta reparación nos servirá de guia para darle servicio a los equipos  con la falla descrita. afortunadamente la pudimos resolver con éxitos.


           Nos vemos pronto

jueves, 28 de junio de 2012

LG 14FK3RB Problema con la llave de encendido.

Esta television de la marca LG de 14 pulgadas cuenta en el sistema de encendido con una llave mecánica o SW que al accionarlo permite o impide el paso de la corriente alterna.
No me parecía algo importante subirlo ya que su diagnostico y chequeo no requiere de pruebas complicadas, pues basta hacer una sola prueba con el ohmetro y darnos cuenta que esta llave sufre deterioro interno y por eso no hace la función de abrir/cerrar (contactos flameados ).

Esta llave ( SW )  no la pudimos conseguir en ninguna refaccionaria, así que no nos quedo de otra mas que recurrir  a los trucos de los técnicos y adaptar una llave diferente, aunque cabe mencionar que esta que pusimos sobrepasa la calidad   de la original.

Buscamos en nuestro almacén de deshuese y afortunadamente encontramos una de mejores características de funcionamiento, aunque ciertamente mucho mas grande y robusta que la original. E aquí los detalles.

                                               LA FALLA.




Una ves detectado el componente defectuoso y habiendo hecho las pruebas correspondientes nos dimos cuenta que era esta llave que hace posible que la corriente alterna ingrese al televisor, atraviese el fusible de protección y sea rectificada por el puente de diodos y filtrado el voltaje por el filtro principal de la fuente.


Esta es la ubicación de esta llave en el chasis del equipo.

En la parte de atrás se ve el fusible de protección de la television y algunos otros componentes.

Tenemos también el led de standby mismo que cuando se acciona la llave de encendido, este enciende  momentaneamente para volverse a  apagar cuando aparece la imagen.


                                                   LA SOLUCIÓN

Siendo que la llave a sustituir es un tamaño algo mas grande que la original nos fue nesesario reubicar el fusible de protección.



El espacio dejado por la llave original no es suficiente para acomodar la llave a sustituir.

Fue entonces nesesario quitar el fusible F801B y reubicarlo y dejar el espacio adecuado para alojar la nueva llave de encendido.

Para esto solo aditamos un portafusible del tipo de colilla para alojar el fusible de protección.


En esta ultima imagen se ve el resultado final de esta reparación, que aunque no conlleva gran ciencia en su ejecución si se requiere cierta intuición para solucionar esta falla.
La razón de esta adaptaciòn fue porque en las refaccionarias no se pudo conseguir la pieza original.


Para el procedimiento de esta reparación se le indico al cliente lo que se tendría que hacer, de hecho el mismo cliente estubo observando el procedimiento de adaptaciòn. Al final y ver el funcionamiento  óptimo de su aparato quedo muy complacido, y no tubo ningún inconveniente en pagar lo solicitado.


                  Nos vemos pronto.

sábado, 23 de junio de 2012

MITSUI MTV2112PFU linea horizontal en medio de la pantalla

El caso que nos ocupa hoy es el de una television marca MITSUI modelo MTV2112PFU. Su procedencia China, así lo indica la etiqueta en la parte trasera.

                                                            El reporte del cliente.


Cabe mencionar que el dueño es mi vecino y vive a dos casas de esta su pobre casa.  Llego muy temparano por la mañana y me comento lo siguiente: Fíjate Maury que mi tele la trate de encender y encendió pero le salio humo blanco por la parte trasera, esto fue ahorita en la mañana porque ayer por la noche la estábamos viendo bien. Practicamente esto fue lo que mi vecino reporto y me lo repitió una y otra ves, enfatizando una y otra ves que la noche anterior estubo funcionando muy bien.

                                                         La primera prueba.

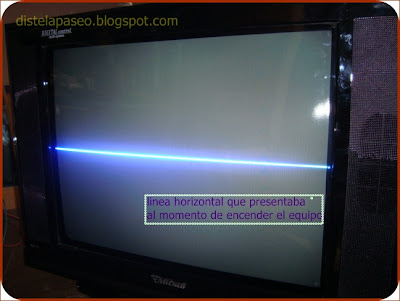

La imagen al lado muestra la falla que presentaba al momento de encender el equipo.

Una falla común de cualquier equipo y de cualquier  marca y modelo.

Esta falla se presenta en un buen porcentaje de los equipos que llegan a reparación.
Veamos como se encaro esta falla y su solución. El procedimeinto es aplicable a cualquier marca con la falla descrita.



                                                        El panorama sobre el chasis.


Ya con el chasis sobre la mesa de trabajo este era el panorama de las diferentes secciones y componentes del chasis. Marcamos con un cuadro la sección vertical, pues la falla presentada nos indicaba que aquí estaba el problema.


Y estábamos en lo correcto, pues solo  al mirar el ic vertical STV 8172
 ( N45 1) nos dimos cuenta que este había sido el causante del humo que reporto el cliente que había salido.

Estaba flameado y había explotado de adentro hacia afuera, ocacionando su destrucción completa.






Nos dispusimos a cambiar este circuito, pero no lo teníamos en nuestro stock de refacciones. Pero nos encontramos con el circuito TDA8172 que igual es un circuito de salida vertical. Antes de colocarlo buscamos alguna información ( datasheet ) para hacer una comparacion y no equivocarnos al colocarlo. Al hacer la comparaciòn de funcionamiento vimos que es idéntico.
Todavía antes de colocarlo buscamos en algunos foros para ver si algunos colegas ya  habían hecho la sustituciòn, y esto fue afirmativo.

                                                          La soluciòn llego asi.


Ya con la certeza de que funcionaban igual los dos circuitos, procedimos al cambio,  sustituimos el ic vertical STV8172 por el circuito vertical TDA8172.
Soldamos perfectamente bien aplicando un poco de flux a las terminales, de igual forma lavamos  con alcohol isopropilico la zona del ic vertical.
Encendimos el equipo y la falla no se corrigió. a todos nos a pasado esto o no. Muchas ideas atraviesan la cabeza cuando cambiamos un componente y la falla no se corrigue, ¿ sera el circuito ? ¿ si serán iguales ?
¿ que hice mal ?.Ninguna de estas ideas eran correctas. Veamos.


Al buscar los apoyos básicos para el funcionamiento del circuito vertical, el voltaje de alimentaciòn para este ic no se encontró.
Por la terminal dos deben de ingresar 30 vcd para que el ic vertical trabaje. Al seguir la pista esta nos llevo a la resistencia R461A de 1 ohms a 2 w.
Al checarla con el probador correspondiente nos indico la prueba que estaba abierta y algo flameada de los costados.




Se remplazo este componente por otro de igual características, dando como resultado la aparición del voltaje adecuado para el funcionamiento del circuito, 30 vcd.


Ahora nuevamente al encender el aparato este si encendió abriendo la imagen y por lo tanto con la falla mencionada solucionada. Aquí en la imagen se muestra el resultado final de esta reparación.


Recalcamos que el circuito TDA8172 trabaja igual al circuito vertical STV8172, así lo comprobamos en esta reparación que felizmente llego a buen termino.


          Nos vemos pronto.



jueves, 7 de junio de 2012

Amplificador STEREN SA-1200AR Sonido defectuoso

Nos entro una llamada telefónica para un servicio a domicilio, era de una escuela publica donde según  el audio del amplificador no se escuchaba bien.

Por el teléfono nos hablaba el director de la escuela y nos explicaba el problema, pregunto, ¿ serán las bocinas o sera otra cosa ?.
Hace mucho tiempo que en centro de servicio Distel no hacemos servicio a domicilio, pero por tratarse de una escuela decidimos hacer una excepción.
Al escuchar el audio que proporcionaba el amplificador ya referido y notar que en todas las bocinas ( 3 ) el audio se escuchaba igual ( distorsionado, gangoso ) la sospecha recayó sobre el amplificador mismo. Nos pusimos de acuerdo con el Director para trasladar el equipo al centro de servicio y hacer el chequeo correspondiente y determinar la causa para esta falla.

Una ves hecho el diagnostico pudimos hacer un presupuesto, se lo comunicamos al Director. Una ves aprobado el presupuesto nos dio luz verde para proceder a su reparación. A continuación lo detallamos.



Quitamos la tapa metálica para tener al descubierto el chasis, basta quitar algunos tornillos tanto en las partes laterales como trasera y superior, una ves hecho esto la tapa se retira facilmente.



Por la condición de la falla reportada bien podría encontrarse la causa en la fuente de alimentaciòn o la etapa amplificadora. Procedimos entonces a checar las condiciones de operación de la fuente asi como los componentes de esta. No se encontró nada anormal que pudiera ser razón para sospechar de la fuente como la causante.

Decidimos desmontar los transistores amplificadores ( 4 ) 2N3055  Realizamos la prueba con un multimetro digital en la función de prueba de diodos.

Al retirar los transistores marcados en la imagen los encontramos abiertos en la prueba de base emisor, y en la prueba de emisor colector teníamos una lectura de casi 1kohms.

Notamos también que en comparaciòn con los otros dos transistores la calidad de estos era diferente, de menor calidad.





Para darle solución se cambiaron estas dos piezas, al hacerlo y probar el audio este apareció de manera correcta.
Al estar haciendo la prueba del audio pudimos ver que al accionar los potenciometros de ajuste externos se escuchaba un ruido muy molesto. Sin buscar mucho deducimos que esto se debia a suciedad ( polvo ) acumulada en estos componentes. Basto con solo aplicar un poco de sili-jet en cada potenciometro.


La concluciòn de esta reparación fue exitosa, quedando en funcionamiento al cien este equipo.


        Nos vemos pronto


TOSHIBA 27AF43 CHASIS M3N127T NO ENCIENDE / VERTICAL

La marca Toshiba hace su presencia hoy en el banco de trabajo, llego con falla de encendido, pero ya una ves resuelto el problema de encendido nos encontramos con otra falla, finas lineas de retorno en la parte superior de la pantalla.

Nos comentaba el dueño que por la noche la apago bien, y a la mañana siguiente al tratar de encenderla esta ya no encendió mas.

En presencia del cliente conectamos el aparato a la red eléctrica y al oprimir la tecla de power esta no encendió. De acuerdo con el cliente quedamos que nos diera una hora para checar el equipo y poder darle el presupuesto. Trasladamos el aparato a la mesa de trabajo y nuevamente conectamos el equipo pero ahora al darle encendido esta si encendió, conectamos la antena y apareció imagen y sonido de forma aceptable.

El que el aparato haya encendido nos dio la oportunidad de observar la segunda falla, que como se puede ver era falla de la sección vertical.

Sin embargo primero quedaba por determinar porque solo apenas unos minuto antes no encendió y ahora si.

Removimos la tapa trasera para tener acceso a la placa del equipo. Ya con el chasis afuera  tratamos de que encendiera pero ya no lo hizo.


Por las características de la falla principal sospechamos de un mal funcionamiento de la fuente de alimentaciòn.



Una inspección visual a fondo y cuidadosa nos ayudo a determinar donde estaba el problema.


la imagen muestra al filtro principal de la fuente con un ligero borde en su parte superior, ligeramente inflado.

Este filtro es de un valor de 820mf/200  voltios. Lo removimos del impreso y ciertamente al examinarlo mas de cerca, lo encontramos ligeramente inflado.






La prueba para este filtro nos indico además que estaba desvalorizado pues siendo su valor de 820 mf el probador nos arrojo una lectura de 733 mf.


Una ves remplazado este componente y encender el  aparato este encendió bien, repetimos  la prueba de encendido varias veses y no hubo problema alguno. Con el remplazo de este capacitor quedo resuelta la falla de falta de encendido.

Ahora solo quedaba darle solución  a la falla vertical que presentaba. Checamos los filtros de esta sección y se encontró fuera de valor al filtro marcado en el impreso como C402 de 100 mf / 35 v. Una ves cambiado este componente el equipo trabajo bien  y paso la rutina de calidad.

Por la experiencia en el banco de servicio hemos visto que los filtros causan un sin de problemas, recalcamos, nunca pase por alto a estos componentes, cuando haga un diagnostico tomelos en cuenta como el motivo de la falla en turno.


          Nos vemos pronto.
